ANWENDUNG
- Kontrolle und Messung von Bohrungen
- Messung von Bohrungsabständen
- Als Einstellnormale für anzeigende Meßgeräte
- Prüfen von Innen- und Aufenverzahnungen
- Messung von Keilen, Keilwellen, Prismen u.a.m.
- Prüfen von Meßwerkzeugen
- Bestimmen der Breite und Parallelität von profilierten Führungen
AUSFÜHRUNG

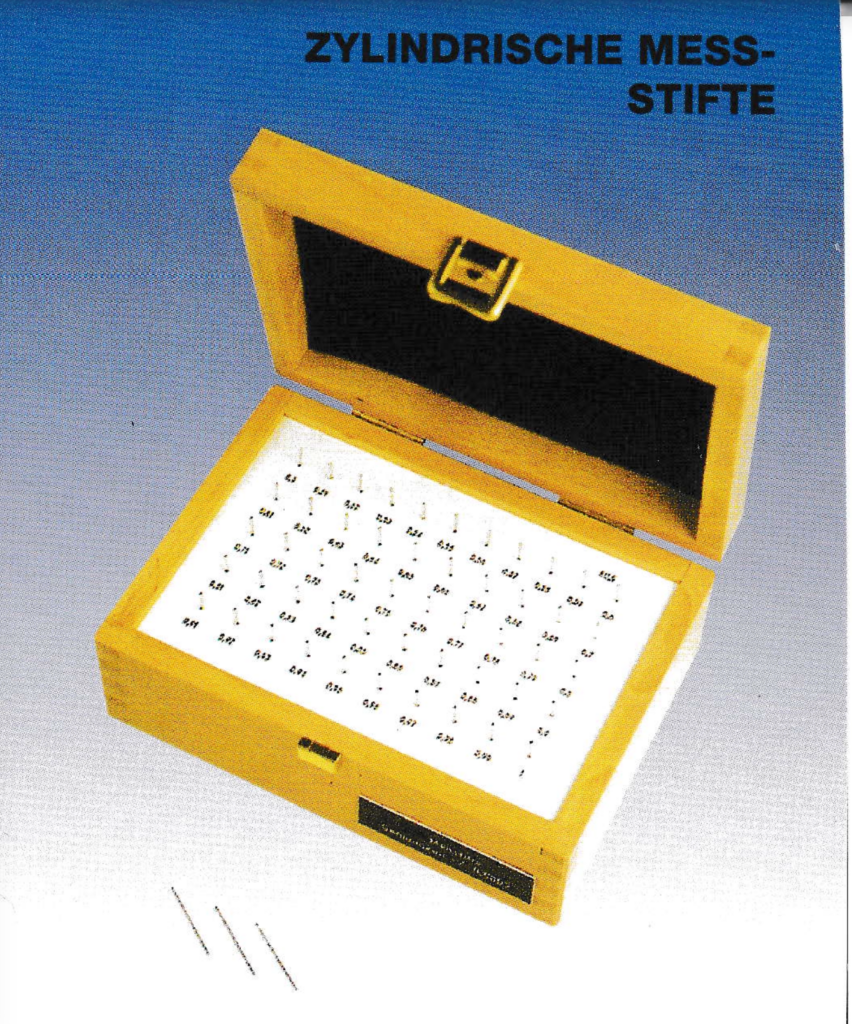

Prüfstifte nach DIN 2269 sind zylindrische Maßverkörperungen.
Aus chromlegiertem Stahl hergestellt, erfüllen sie bei ausgezeich-
neter Oberflächengüte, hoher Verschleißfestigkeit sowie ausrei-
chender Korrosionsbeständigkeit alle an dieses Meßmittel gestellten
Forderungen.
| Durchmesser in m m | Herstelltoleranz in mm Prüfstiftlänge in mm | |
| ‡0,001 | ‡0,002 | |
| 0,1 – 3,0 | 30 / 40 | 30 / 40 |
| 3,01 – 5,0 | 35 | 35 / 70 |
| 5,01 – 10,00 | auf Anfrage (Zeichnung) | 40 / 70 |
| 10,00 – 12,00 | auf Anfrage (Zeichnung) | 50 |
| > 12,00 | auf Anfrage (Zeichnung) | 50 |

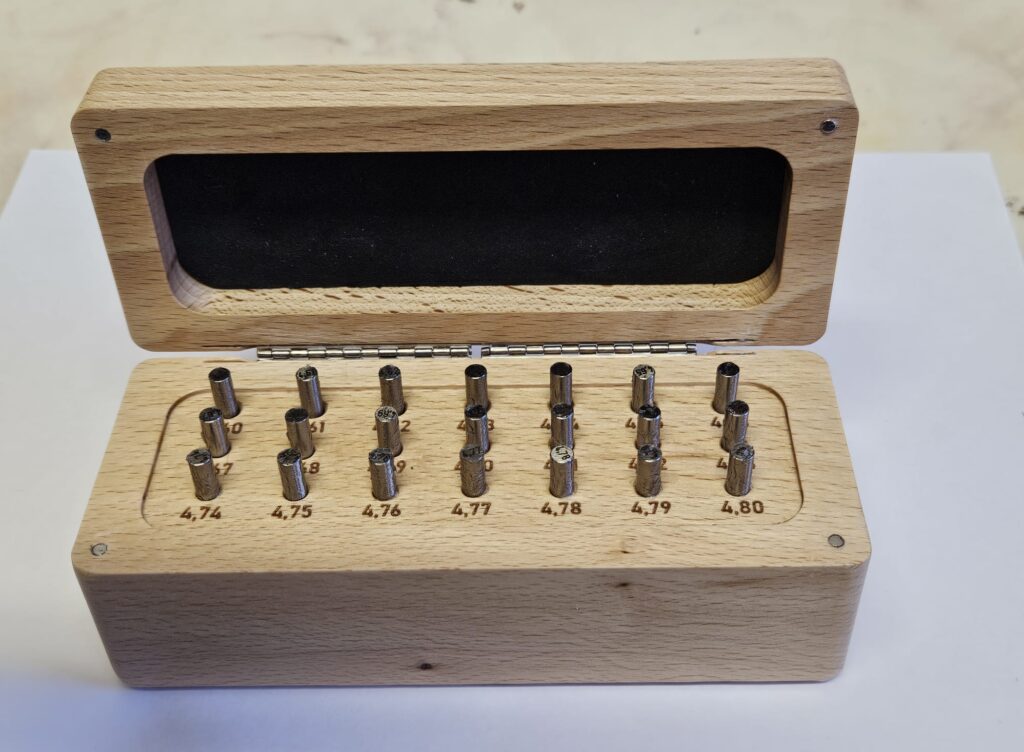

- Prüfstifte werden als Einzelprüfstifte und als Sätze geliefert.
Lieferbare Stufungen: 0,1 / 0,05 / 0,02 / 0,01
Andere auf Anfrage sowie nach Kundenwunsch. - Prüfstifte mit 3 Stellen nach dem Komma, besonders für die
3- Draht Gewindemessung, sind lieferbar.
